LICZBY ZESPOLONE W AUDIO - CZYLI JAKI Z CIEBIE TECHNIK, JEŚLI BOISZ SIĘ „i” W WYNIKU? Poradnik dla tych, co kiedyś liczyli impedancję na kartce, a dziś liczą subwoofery w 9.2.6
Wstęp: kiedyś miałeś sinus na kartce, dziś masz sinus w salonie (i sub cięższy od teściowej)
Jeśli w technikum miałeś:
- prąd przemienny = sinus
- impedancja ma część urojoną
- kondensator wyprzedza napięcie prądem
- cewka opóźnia prąd względem napięcia
- i ogólnie bolało…
…a teraz w salonie stoi amplituner za który kupiłbyś porządnego Golfa III, a obok subwoofer cięższy niż Twoje wszystkie życiowe decyzje razem wzięte - dobra wiadomość: ta zapomniana wiedza wraca. I to z przytupem. Dzięki audio.
Producenci piszą na pudełku „8 Ω” albo „4 Ω”, a nie: „nominalnie 4-6 Ω, minima poniżej 1 Ω, faza -60°, powodzenia z tanim chińczykiem”. Bo jakby pisali prawdę, połowa ludzi uciekłaby do soundbara.
1. Co liczby zespolone robią w Twoim systemie audio?
Wyobraź sobie Infinity Kappa 9.2 (lub klasyczne Kappa 9). Groźne? Legendarnie brzmiące? Tak. Ale dla wzmacniacza to po prostu złośliwy egzamin z elektrotechniki.
Impedancja nie jest stała: Z(ω) = R + jX (gdzie j to nasze polskie „i” - jednostka urojona)
- R → część rzeczywista („normalny” opór, energia zamieniana na dźwięk + ciepło)
- X → część urojona (przesunięcie fazowe - energia magazynowana i zwracana)
Wzmacniacz widzi nie stałe 4 Ω, tylko rollercoaster: 2 Ω, 1 Ω, a nawet poniżej 0,8-1 Ω w basie i okolicach 7 kHz.
2. Impedancja - nie opór, tylko „opór + faza”
Impedancja to uogólniony opór dla prądu sinusoidalnego. Dlaczego urojona? Bo kondensator i cewka przesuwają prąd względem napięcia:
- Kondensator → prąd wyprzedza napięcie (X < 0)
- Cewka → prąd jest opóźniony (X > 0)
- Rezystor → zero przesunięcia (X = 0)
W kolumnie masz miks: zwrotnica, cewki drgające, kondensatory - całość daje zmienną Z(ω) = R(ω) + jX(ω).
Prosto: R = ile energii kolumna naprawdę „zjada” X = ile energii magazynuje i oddaje z powrotem (zwrotna, reaktywna - wzmacniacz musi to ogarnąć, bo inaczej clipping albo protect)
3. Dlaczego producenci nie piszą całej prawdy?
Bo kartka z napisem: „Min. impedancja ~0,8 Ω @ ~35 Hz, kolejny dip ~1 Ω @ 7 kHz, faza -45…-60° w najgorszych miejscach” spowodowałaby masową panikę i ucieczkę do soundbarów. Albo lawinę zakupów Krellów, Brystonów i Passów.
4. Jak kolumny robią krzywdę wzmacniaczowi? (na przykładzie Kappa)
Dołek do <1 Ω + duża |X| (duży kąt fazowy) = wzmacniacz musi dostarczyć wielokrotnie więcej prądu (P ≈ U² / |Z|, ale przy reaktywności to prąd szczytowy rośnie lawinowo).
Przykład: Z = 1 Ω przy fazie -60° → EPDR (equivalent peak dissipation resistance) spada poniżej 0,5-0,8 Ω. Wzmacniacz widzi prawie czystą reaktywność → oddaje energię z powrotem, tranzystory się grzeją, bezpieczniki płaczą, protect wchodzi.
Tani ampli 200 W/8 Ω → clipping / protect / dym.
Bryston 14B³ / Krell FPB / Pass XA → „daj więcej basu, proszę bardzo”.
Bonus: przełącznik ratujący dupę (i wzmacniacz) - Bass Extension w Kappa 9/9.2
Infinity nie zostawiło nas całkiem na lodzie - Kappa 9/9.2 mają ukryty „tryb łaski” w postaci przełącznika Bass Extension (oznaczony jako „Extended” / „Normal” pod plastikową osłoną z tyłu).
- Extended mode (przełącznik w pozycji „włączony” / bypass rezystora): Pełny, głęboki bas - schodzi naprawdę nisko (~29-30 Hz -3 dB lub lepiej). Ale cena? Impedancja leci w dół do ~0,8-1,0 Ω w basie (najczęściej ~30-50 Hz), faza robi dzikie kąty (-45° do -60° lub gorzej), a wzmacniacz musi być prawdziwym high-current potworem (Bryston 14B³, stare Krelle, Pass XA, Sunfire itd.). To właśnie ten tryb zrobił z Kappa legendę „amp killerów”. Przy głośniejszym graniu na basowych kawałkach - protect, clipping albo dym z tranzystorów.

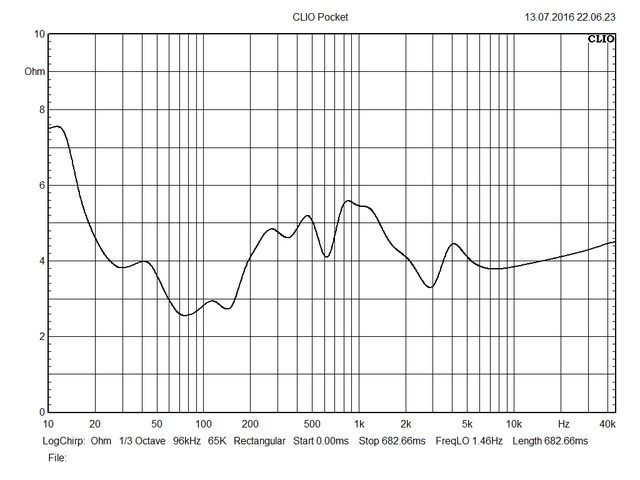

- Normal / Standard mode (przełącznik „wyłączony” / rezystor ~1 Ω w szeregu z wooferami): Impedancja staje się o niebo łagodniejsza - minima zazwyczaj ~3-4 Ω, dużo mniej dramatycznych dołków. Bas traci ~½ oktawy na samym dole (cięcie zaczyna się wyżej, mniej „mięsa” poniżej 35-40 Hz), ale kolumny nagle stają się przyjazne dla większości solidnych wzmacniaczy klasy AB (nawet Parasound 2250 THX Ultra2 daje radę bez protecta).
Krótko: chcesz cały bas i realizm koncertowy? Płać krwią wzmacniacza (albo inwestuj w Brystona/Passa). Chcesz żyć spokojnie? Normal mode i udawaj, że sub-bas to nie jest najważniejsze na świecie. Infinity dało wybór - i to był sprytny ruch.

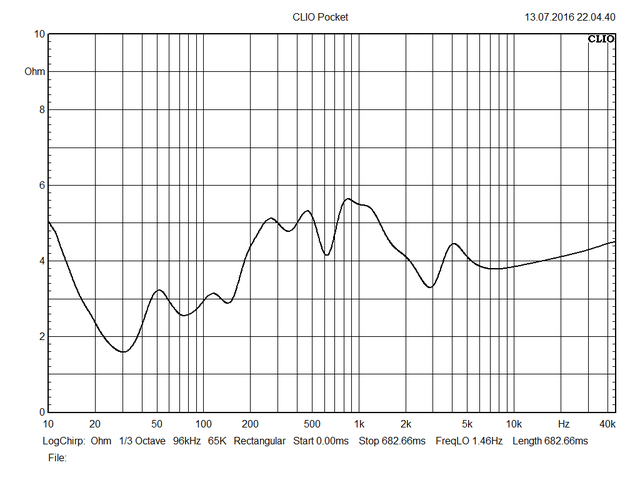

- Wykres 1: Impedancja w trybie Extended (dołek <1,6 Ω, faza na sterydach)
